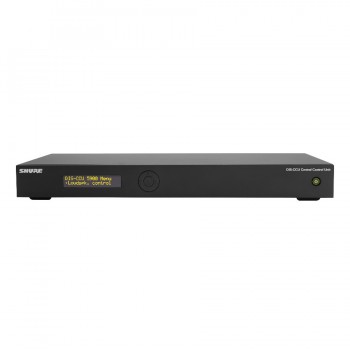

SHURE DIS-CCU 中央控制單元

SHURE DIS-CCU中央控制單元是基于微處理器的強大控制單元，專為MXC系統打造。DIS-CCU可直接控制最多250個討論單元，并為最多60個單元供電。DIS-CCU包括集成語音激活(VOX)功能，支持4種口譯語言和原生語言。有2個外部源模擬音頻輸入（例如無線話筒）、4個DCS-LAN連接（用于靈活配置話筒單元的布線）和8個模擬音頻輸出（用于連接到視頻會議系統、A/V錄音設備、輔助擴聲系統或無線語言分配系統）。
通過其他功能許可，可支持最多3,800個會議單元和31種語言。

SHURE DIS-CCU功能描述

使用CAT5e屏蔽線纜和單一線纜結構，可對原生通道、口譯通道及8個會議話筒音頻通道實現全數字音頻傳輸
使用DCS-LAN，即專有的高速全數字音頻通道、數據和電源總線
用戶可使用正面的OLED顯示屏，設置基本系統配置，例如最大發言人/請求數量、話筒工作模式等
TCP/IP以太網連接，用于Web瀏覽器控制，集成選配的SW 6000軟件套件，或第三方外部控制系統（AMX、Crestron等）
利用簡單易用的協議通過以太網進行外部控制
多語言Web瀏覽器，可通過平板電腦或計算機進行系統配置、話筒/請求列表控制和基本操作參數設置
內置座位表，使用Web瀏覽器將座位編號和姓名與單元關聯起來
2個模擬音頻輸入
通過“音頻輸入2”和觸點閉合開關，可連接緊急疏散信息(EEM)。
八個模擬音頻輸出，用于分配來自八個單元組、原聲通道或兩個口譯員通道的音頻。
由一個外部PS-CCU電源（非標配）為四個DCS-LAN鏈路供電
通過PC可升級整個DCS 6000系統的固件
最多可為60個電源供電，無需其他電源（取決于單元類型）
內置長壽命、低噪音溫控風扇
氣流為水平方向，易于在19"機架中堆疊單元
可通過多功能測試程序來測試系統性能、會議單元和口譯員裝置
通過選配的CP 7890攝像機控制系統，可進行“視頻跟隨音頻”攝像機控制
最多控制3,800個會議單元
投票功能（1到5個按鈕，帶或不帶出席人數檢查）
最多31個口譯通道

SHURE DIS-CCU規格

電氣部分
功耗     最大 150 W/48 V
單元的電源電壓  125 W / 48 V
音頻品質  24 位音頻，32 kHz
頻響范圍  65 Hz – 16 kHz
THD  < 0.1 %
信噪比  > 85 dBA

音頻輸入
模擬音頻輸入1 3 針腳 XLR 母插孔（電平衡）
模擬音頻輸入2（音頻輸入或緊急輸入——EEM） 3 針腳 XLR 母插孔（電平衡）

音頻輸出
模擬音頻輸出（A、B、C 和 D）  8 個 3 針腳 XLR 公插孔（電平衡）
最大負載 > 1 k?

互連
DCS-LAN 4 個 RJ45 母插孔
EEM  1 個觸點閉合輸入

系統性能（取決于功能許可）
最大會議單元數（不包括 CS） 3,800
最大 IS 數（翻譯員單元）  150
一個翻譯室中的最大 IS 單元數 32
最大 A0 數（音頻輸出單元） 20
最大 CS 數（通道選擇器單元） 無限
語言最大數量  31
開啟“原聲”話筒最大數量 8

SHURE DIS-CCU機械特性
安裝方式 安裝在桌面或安裝在 19 英寸的一體式機架中
顏色 黑色
尺寸（不含耳片）（高x寬x深） 44.4 x 426 x 186 毫米
重量  2,800 克
儲存溫度  -20° 至 60° C，濕度：10-80%
最佳工作溫度  5° 至 40° C，濕度：35-80%

PS CU 外部電源供電
主電壓  100 – 240 V，50 – 60 Hz
最大功耗  175 W
總功耗    150 W
待機功耗  < 0.5 W
