| Electrical |
|
| 觸點電阻 | < 2 mΩ |
| 絕緣強度 | 4 kVdc (峰值) |
| 絕緣電阻 | > 1 GΩ (濕熱測試之后) |
| 單個觸點額定電流 | 持續 40 A rms |
| 單個觸點額定電流 | 50 A 音頻信號, 50 % 占空比 |
| 額定電壓 | 250 V ac |
| 注意 | speakON不能用作交流電源或電源連接器! |
| Mechanical |
|
| 電纜外徑 | 7 - 14.5 mm |
| 電纜保持力 | ≥ 220 N (取決于電纜外徑和材料) |
| 使用壽命 | > 5000 次插拔 |
| 電線尺寸 | 4 mm2 / 6 mm2 (螺釘型終端或焊接) |
| 電線尺寸 | 12 AWG / 10 AWG |
| 接線 | 螺釘型終端或焊接 |
| 鎖緊裝置 | 快速鎖定（閂） |
| Material |
|
| 觸點電鍍 | 4 μm Ag |
| 觸點 | 黃銅 (CuZn39Pb3) |
| 內芯 | PBTP 20 % GR |
| 鎖材質 | 鋅壓鑄 (ZnAl4Cu1) |
| 外殼 | PBTP 20 % GR |
| 夾線套 | 聚縮醛 (POM) |
| Environmental |
|
| 可燃性 | UL 94 HB |
| 可焊性 | 符合 IEC 68-2-20 |
| 運行溫度 |
|
| Product |
|

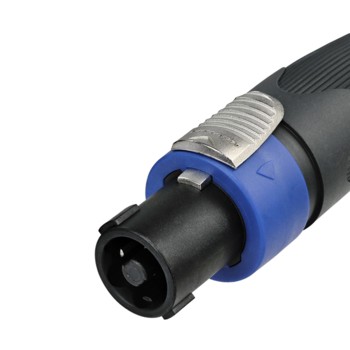

| 產品 | NL4FX |
| 連接類型 | speakON |
| 類別 | 母 |
